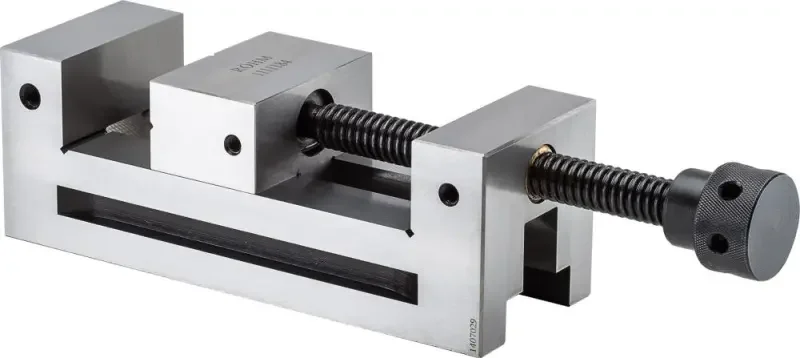

Precizní svěrák Röhm PL-G Nr. 0
- Šířka čelistí [mm]: 60
- Rozsah [mm]: 55
- Výška čelistí [mm]: 25
- Upínací síla [kN]: 2
- Celková délka [mm]: 110
- Celková výška [mm]: 50
- Hmotnost [kg]: 1,6
Přesný NC svěrák Röhm se závitovým vřetenem
- Používá se převážně v nástrojovnách na bruskách, frézách a gravírovacích strojích, na souřadnicových vyvrtávačkách pro měřicí a kontrolní oprace, které vyžadují vysokou přesnost upnutí
- Těleso a čelisti z legované nástrojové oceli, kalené a ze všech stran jemně broušené
- Pevná čelist je hladká, pohyblivá čelist s vodorovně zabroušenou prizmou
- S upnutím a uvolněním pomocí závitového vřetena
- Bočni upínací plochy pro vektorové upínky
- Pravoúhlost1: 100 mm = 0,005 mm
- Rovnoběžnost2: 100 mm = 0,002 mm
- Pro vysokou přesnost jemného broušení, frézování, měření a erodování
Poznámka:
1 – Základní plocha k upínací ploše pevné čelisti
2 – Základní plocha k horní vodicí hraně
