Description

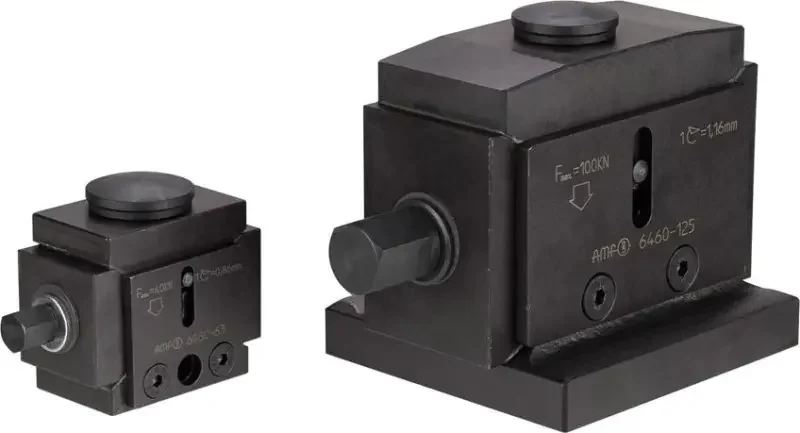

Seřizovací klín HERKULES 125/100 ÷ 125 mm AMF 72785
- Velikost: 125
- Přestavení na výšku (h-H) [mm]: 100 ÷ 125
- Rozměr A [mm]: 60
- Rozměr B [mm]: 115
- Rozměr L [mm]: 125
- Rozměr šestihranu (SW) [mm]: 24
- Stoupání (výškové nastavení) H* [mm.U]: 1,16
- Nosnost [kN]: 100
Vyrovnávací a seřizovací klín Herkules
- Ze zušlechtené tvárné litiny a oceli
- Popuštěno na brunýrovaný odstín
- Provedení se středicím otvorem průměr 12 mm
- Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (Fmax.)
- Přesně opracované klínové plochy dovolují klidné a přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby
- Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu
- Vhodné= k upínáni těžých litinových a kovaných obrobků na velkých nástrojových zařízeních
- Kromě toho se rovnací klín může nasadit na „těžké šroubovací podpěry“
- Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm)
Součásti dodávky sestavy vrovnávacího klínu Herkules
- Rovnací klín s kulovým nástavcem [Obj. č. 3930]
