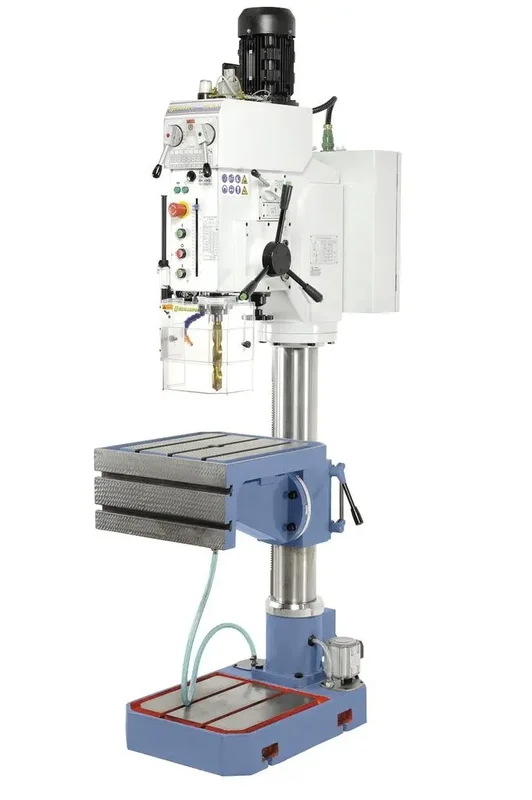

Sloupová vrtačka Bernardo GB 40 N s úhlovým stolem (BER011292XL)

Description

Sloupová vrtačka Bernardo GB 40 N s úhlovým stolem (BER011292XL)

• Výkon motoru S1 100% [W]: 1 500
• Výkon motoru S6 60% [W]: 2 200
• Napětí [V]: 400
• Max. průměr vrtáku/ocel [mm]: 40
• Max. průměr vrtáku/litina [mm]: 45
• Řezání závitů max.: M 24
• Sklíčidlo [mm]: 1 ÷ 13 / B 16
• Kužel vřetena: MK 4
• Otáčky vřetena [U.min^-1]: (12) 75 ÷ 2 020
• Rozsahy posuvů [mm.U^-1]:0,12 / 0,24 / 0,40
• Vyložení [mm]: 340
• Naklápění stolu [°]: ±45
• Vzdálenost vřeteno/stůl [mm]: 580
• Vzdálenost vřeteno/základna [mm]: 1 200
• Zdvih pinoly [mm]: 195
• Průměr sloupu [mm]: 140
• Velikost stolu/T-drážky [mm]: 500 x 540 / 18
• Velikost stolu (svisle)[mm]: 500 x 240 / 18
• Základna [mm]: 400 x 410
• Rozměry (š x h x v) [mm]: 570 x 850 x 2 230
• Hmotnost [kg]: 490

Sloupová vrtačka Bernardo GB 40 N s úhlovým stolem

Převodová sloupová vrtačka GB 40 je těžká vrtačka s velkým rozsahem otáček, automatickým posuvem a úhlovým vrtacím stolem v sériové výbavě

• 3 automatické posuvy vřetene s řazením pomocí elektromagnetické spojky
• Stůl je otočný ve vodorovné rovině kolem sloupu, nastavitelný až 45° vpravo i vlevo
• Obrobená pracovní základna stroje (400 x 410 mm) s integrovaným čerpadlem chladicí kapaliny
• Zaručená soustřednost ≤0,02 mm, měřeno na pinole
• Klidný chod stroje díky kaleným a broušeným převodům
• Rychlá změna vrtacího nástroje automatickým vyrážečem
• Výkonný hnací motor určený pro trvalý provoz

Součásti dodávky sloupové vrtačky Bernardo

• Masivní úhlový stůl (sklopný a otočný)
• Sklíčidlo (ozubené) 1 ÷ 13 mm / B 16
• Upínací trn MK 4 / B 16
• Redukční pouzdro MK 4/MK 3, MK 4/MK 2, MK 3/MK 1
• Chladicí systém
• Závitovací zařízení
• Elektromagnetický posuv pinoly/vřetene
• Automatický vyrážeč nástrojů
• První olejová náplň Shell Tellus 46
• LED pracovní osvětlení
• Výškově stavitelný ochranný kryt
