Soustruh Bernardo Standard 165 V-Top (digitální odměřování) (BER031262)

Description

Soustruh Bernardo Standard 165 V-Top (digitální odměřování) (BER031262)

• Motor – výkon S₁ 100% [W]: 1 500
• Motor – výkon S₆ 40% [W]: 2 200
• Napájecí napětí [V]: 400
• Vzdálenost hrotů [mm]: 1 000
• Výška hrotů [mm]: 175
• Šířka lože [mm]: 180
• Točný průměr nad ložem [mm]: 350
• Točný průměr nad sedlovou mezerou* [mm]: 450
• Točný průměr nad příčnými saněmi [mm]: 190
• Průchod vřetena [mm]: 40
• Upínání vřetena : DIN 55029, D1-4″
• Rozsah otáček, plynule [U.min^-1]: 70 ÷ 400 / 350 ÷ 2 000
• Podélný posuv [mm.ot^-1]: (40) 0,053 ÷ 1,29
• Příčný posuv [mm.ot^-1]: (40) 0,013 ÷ 0,31
• Metrické závity [mm]: (32) 0,4 ÷ 7,0
• Palcové závity [TPI]: (36) 4 ÷ 60
• Posuv pinoly [mm]: 110
• Kužel pinoly: MK 3
• Rozměry stroje (š x h x v) [mm]: 1 730 x 700 x 1 340
• Hmotnost ca. [kg]: 530

*Demontovatelný můstek – délka [mm]: 220

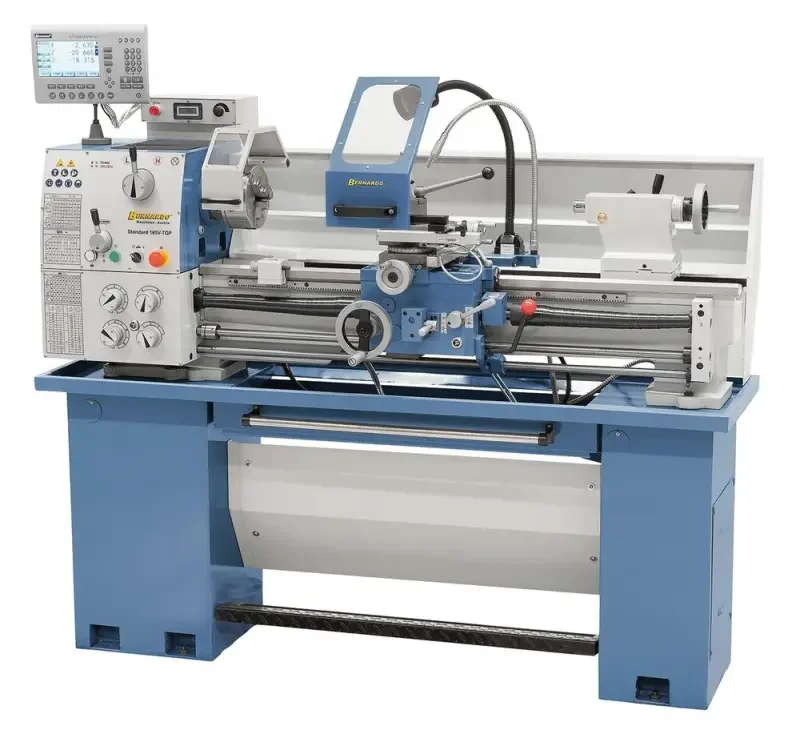

Soustruh Bernardo Standard 165 V-Top s digitálním odměřováním, vodicím a tažným šroubem

Tyto moderní soustruhy na kov s podélným a příčným posuvem (model Standard 165 V) vybavené frekvenčním měničem otáček jsou díky své robustní konstrukci a snadné obsluze standardem univerzálního soustruhu do dílny.
I základní verze obsahuje všechno důležité příslušenství (3osé digitální odměřování polohy, lunety,LED pracovní osvětlení, bezpečnostní výbavu podle normy CE, …), takže mohou být okamžitě použity ve výrobě.

• 3osé digitální odměřování polohyi200 s LCD displejem
• Snadno ovladatelný stroj s vodícím a tažným vřetenem (šroubem)
• Ideální pro odborné školy, opravny a vzdělávací workshopy, vhodný pro zpracování oceli, neželezných kovů a plastů
• Vyjímatelný můstek lože pro obrábění dílců s velkým průměrem
• Uložení vřetena v přesných nastavitelných ložiscích s kosoúhlým stykem (s přesností chodu vřetena ≤0,009 mm)
• K minimalizaci vlivu chvění je masivní prizmatické lože ze šedé litinyvyztuženo žebrováním
• Jednoduché, lehké a přesné nastavení posuvů
• Jednoduché, lehké a přesné nastavení otáček pomocí frekvenčního Delta-měniče pro vysoký točivý moment v rozsahu nízkých otáček a přibližně konstantní otáčky i při zatížení
• Nastavená rychlost otáček se pohodlně odečítá na digitálním displeji
• Koník je bočně přestavitelný pro soustružení kuželových ploch
• Kalená a broušená ozubená kola a hřídele
• Vedení lože je indukčně kalené a broušené
• Rychloupínání koníku pomocí páky, ruční kola posuvů s jemným dělením (po 0,04 mm)
• Na koníku, suportu a všech vedeních je možné vymezovat vůle
• Hlavní vřeteno s upínáním Camlock D1-4″
• Prostorově úsporné provedení vysouvací vany pro třísky

Součásti dodávky stolního soustruhu Bernardo Standard

• 3osé digitální odměřování polohy i200 s LCD displejem
• 3čelisťové sklíčidlo DK11-160 mm/D4″
• 4čelisťové sklíčidlo 200 mm DIN 55029/D4″
• Pevná luneta, průměr D max. 60 mm
• Posuvná luneta, průměr D max. 60 mm
• Upínací deska pr. 250 mm
• Rychloupínací držák Multifix se 4 nástavci
• Pomocná fixace dlouhého materiálu na konci vřeteníku…
• Ochraný štít u nožového držáku
• Bezpečnostní kryt s ocelovým držákem
• Kluzná třecí spojka
• Mikrometrický podélný doraz
• Chladicí zařízení
• Vysouvací vana pro třísky
• Frekvenční Delta-měnič otáček
• Nožní brzda dle CE
• Ochranný kryt proti ostřiku
• Indikátor závitů
• LED pracovní světlo
• Redukční pouzdro
• Výměnná kola (pro soustružení závitů)
• 2 středicí hroty
• Podstavec
• Obslužné a servisní nářadí
