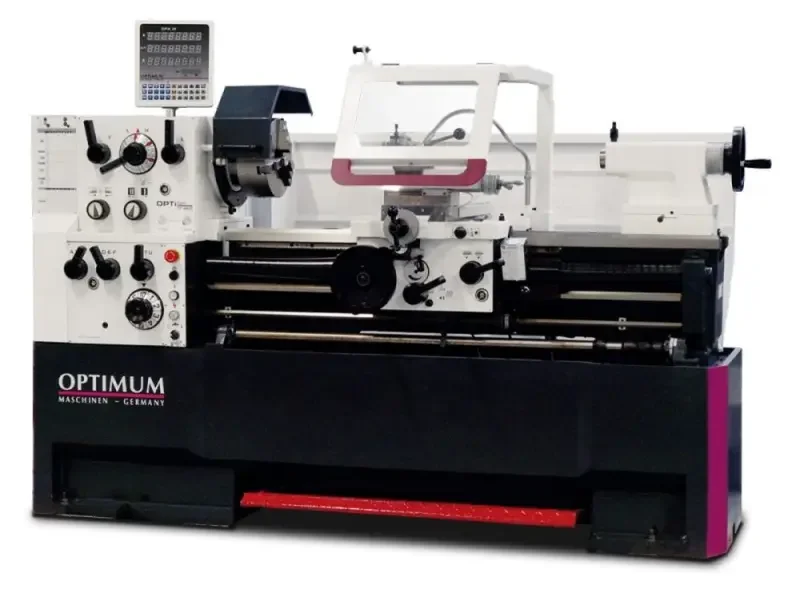

Soustruh OPTIturn TH 4620 D

Description

Soustruh OPTIturn TH 4620 D

• Příkon motoru [W]: 5 500
• Napájecí napětí [V]: 400
• Točný průměr nad ložem [mm]: 465
• Točný průměr nad supportem [mm]: 270
• Točný průměr bez můstku [mm]: 690
• Výška hrotů [mm]: 230
• Délka můstku [mm]: 240
• Točná délka [mm]: 2 000
• Průchod vřetena – průměr [mm]: 58
• Provedení vřetena: Camlock DIN ISO 702-2 č.6
• Kužel vřetena: MK 6
• Otáčky vřetena [U.min^-1]: (12) 25 ÷ 2 000
• Metrický závit [mm]: (53) 0,1 ÷ 14,0
• Palcový závit [TPI]: (40) 2 ÷ 112
• Modulový závit [MP]: (34) 0,1 ÷ 7
• Trapézový závit [DP]: (50) 4 ÷ 112
• Max posuv nožového suportu [mm]: 128
• Max. posuv příčného suportu [mm]: 285
• Kužel pinoly: MK 4
• Posuv pinoly [mm]: 130
• Posuv podélný [mm.1^-1]: (40) 0,031 ÷ 1,7
• Posuv příčný [mm.1^-1]: (42) 0,014 ÷ 0,784
• Hlavní rozměry stroje [mm]: 3 250 x 1 568 x 1 245
• Hmotnost [kg]: 1 945

Kompletně vybavené masivní stroje s digitálním odměřováním polohy.
Soustruhy které mají mimořádně klidný chod bez vibrací – stojan a lože stroje jsou odlity z jednoho kusu.

Možnost provedení »VARIO« pro plynulou regulací otáček pomocí Vario jednotky Lenze 5,5 kW vč. montáže (možno přikoupit ve volitelném příslušenství).

• Upínání vřetene Camlock DIN ISO 702-2 č. 6
• Sklíčidlo „Made in Czech Republic“ – soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
• Kalené a broušené vřeteno uložené v kuželíkových ložiscích, běžících v olejové lázni
• Zaručená házivost čela vřetene <0,015 mm
• Uzavřená posuvová skříň s rychlým řazením, ozubená kola a hřídele kalená a broušená, s přesnými ložisky v olejové lázni
• Podstavec a lože stroje z litiny, odlité z jednoho kusu
• Vyjímatelný můstek lože
• Kalené a broušené vodící plochy lože
• Centrální mazání vodicích ploch
• Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu
• Chod vpravo-vlevo přepínatelný pákou
• Koník přestavitelný pro soustružení kuželů o ±15 mm
• Podpěťový spínač, nouzový vypínač a jištění motoru
• Mechanická nožní brzda vřetene
• Provedení podle DIN 8606 (nástrojařská přesnost)
• Digitální odměřování všech tří os pomocí skleněných pravítek

Součásti dodávky soustruhu:

• 3-čelisťové sklíčidlo Ø 250 mm
• Dva pevné hroty MK4
• Redukční pouzdro MK6/MK4
• Stěna ostřiku (namontovaná)
• Nožní brzda vřetene
• Halogenová lampa 50 W/24 V
• Kufřík s nářadím
• Olejová náplň
• Digitální odměřování DPA 21
• Ukazatel polohy DPA 21
• Pevná luneta pro Ø 25 – 178 mm
• Pohyblivá luneta Ø 19 – 114 mm
• Rychloupínací nožový držák SWH 5-B (volitelně čtyřpolohová nožová hlava)
• Držák pro čtyřhranné nože D 25×120 mm
• Podstavec stroje
• Chladicí zařízení

Volitelné příslušnství soustruhu:

• Sklíčidlo s upínáním Camlock DIN ISO 702-2 č. 6 — není součástí dodávky
