Description

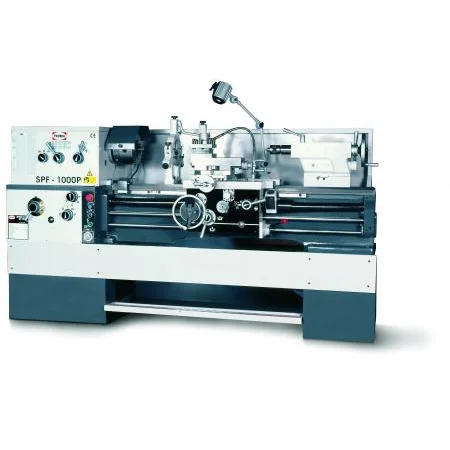

Univerzální soustruhy jsou určeny pro opracování obrobků z kovů, plastů i dřeva. Poskytují vhodné řezné podmínky pro hospodárné obrábění všech běžně používaných materiálů od hliníku a jeho slitin, přes neželezné kovy, až po ocele vysoké pevnosti. Soustruh umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, zapichování, upichování, vrtání apod. Na stroji lze řezat všechny dané druhy závitu s velkým rozsahem stoupáním. Univerzálnost soustruhů zvyšuje možnost použití zvláštního příslušenství.
- Dvourychlostní motor.
- Vyjímatelné lože a nožní brzda.
- Volba posuvu ruční – strojní.
- Vyznačují se optimálním rozsahem otáček, který umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, zapichování, upichování, vrtání apod.
- Na strojích lze řezat všechny dané druhy závitů s velkým rozsahem stoupání.
- Vhodné pro nože 25×25 mm.
Základní příslušenství:
- 3- čelisťové sklíčidlo Ø 200 mm
- 4- čelisťové sklíčidlo Ø 250 mm (sam. nast. čelisti) + příruba
- Osvětlení
- Chlazení
- Brzda
- Mechanický doraz
- Indikátor závitů
- Lícní deska Ø 400 mm
- Luneta pohyblivá max. Ø 40 mm
- Luneta pevná max. Ø 120 mm
- Pevný hrot Mk IV
- Otočný hrot Mk IV
- Redukční pouzdro Mk VI/ Mk VI
- Prokluzová spojka suportu
- Sada ozubených kol
- Montážní nářadí
- Digitální odměřování os X, Y, Z
Digitální odměřování v hodnotě 22 990 kč ZDARMA!
Technické parametry:
Příkon: 5500 W
Točná délka: 1500 mm
Napětí: 400 V
Točný Ø nad ložem: 460 mm
Točný Ø nad sedl.mezerou: 630 mm
Točný Ø nad suportem: 275 mm
Délka sedlové mezery: 200 mm
Průměr uni.sklíčidla 3 čel.: 200 mm
Průchod vřetene: 52 mm
Kužel vřetene: Mk VI
Kužel pinoly: Mk IV
Posuv pinoly: 170 mm
Rozsah otáček: 40 – 1 800 min.ֿ¹
Počet stupňů otáček: 12
Převodovka pro otáčky: Ano
Závity metrické – rozsah: 0,5 – 20 mm
Závity metrické – počet stupňů: 24
Závity palcové – rozsah: 1 – 72 záv./1″
Závity palcové – počet stupňů: 61
Závity modulové – rozsah: 0,25 – 10
Závity modulové – počet stupňů: 20
Závity diametrální – rozsah: 3 – 96 DP
Závity diametrální – počet stupňů: 37
Automatický posuv podélný – rozsah: 0,04 – 2,456 mm/ot.
Automatický posuv podélný – počet stupňů: 122
Automatický posuv příčný – rozsah: 0,016 – 0,982 mm/ot.
Automatický posuv příčný – počet stupňů: 122
Max.posuv nož.suportu: 135 mm
Max.posuv příč.suportu: 280 mm
Max.posuv podél.suportu: 1 400 mm
Jeden dílek noniusu – podélný posuv: 0,1 mm
Jeden dílek noniusu – příčný posuv: 0,05 mm
Jeden dílek noniusu – posuv nožového suportu: 0,05 mm
Jeden dílek noniusu – pinola koníku: 0,05 mm
Stavitelná vůle vřetene (kužel ložiska): Ano
Převody v olejové lázni: Ano
Rozměry (d x š x v): 2 860 x 1 000 x 1 200 mm
Camlock DIN ISO702: č.6
Celková váha včetně obalu: 2250.0 kg
Čistá váha: 2100.0 kg
Šířka/Výška/Hloubka: 290 / 168 / 112 cm
