Technické parametry
Výška hrotu: 125 mm
Max. točný průměr nad ložem: 246 mm
Šířka lože: 134 mm
Vzdálenost mezi hroty: 550 mm
Kužel vřetene: MK4
Otáčky: 20–2500ot/min
Plynulá změna otáček: Ano
Počet rychlostních stupňů: 6
Průchod vřetene: 26 mm
Posuv pinoly: 65 mm
Kužel pinoly koníku: MK2
Posuv podélný: 0,07 –0,4 mm/ot. (6 )
Max. posuv nožového suportu: 70 mm
Max. posuv příčného suportu: 110 mm
Závit metrický: 0,2 – 4 mm/ot. (19 )
Závit palcový: 8 – 56 záv./1″ (20 )
Příkon: 1,1 kW
Elektrické připojení: 230 V
Rozměry (š × v × h): 1250×420×650mm
Hmotnost: 125 kg
Popis

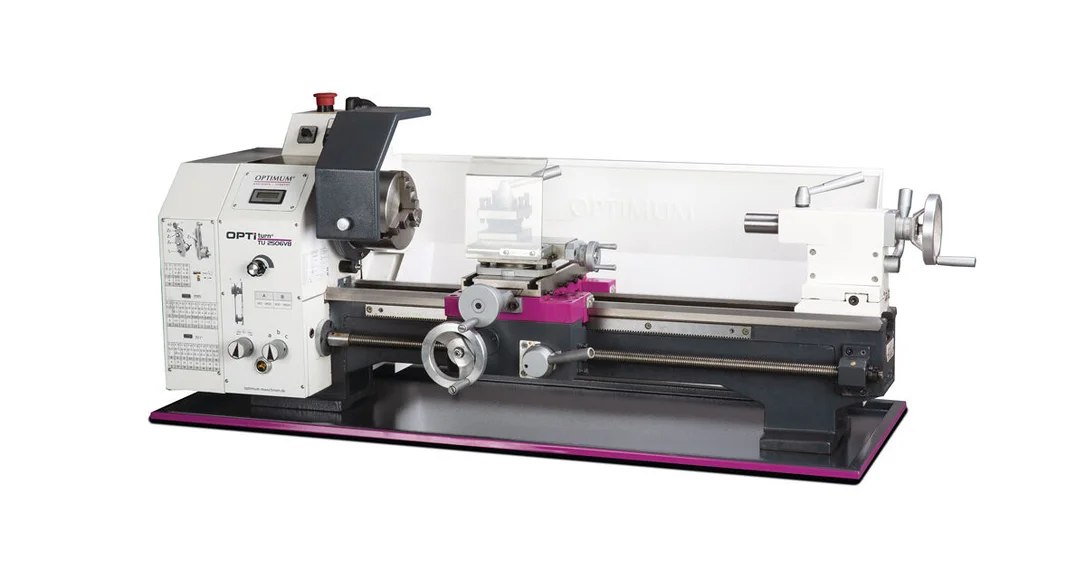

Přesný soustruh s posuvovou skříní pro náročné uživatele.
Kalené vřeteno s přesnými nastavitelnými kuželíkovými ložisky.
Kalené čelo vřetene (DIN 55021).
Zaručená házivost vřetene <0,009 mm.
Posuvová skříň s přesnými ozubenými koly v olejové lázni.
Velký rozsah řezání závitů pomocí sady výměnných kol.
S vodícím šroubem pro řezání závitů nebo pro strojní podélný posuv.
Prizmatické lože ze šedé litiny, induktivně kalené a přesně broušené.
Vymezení vůle u všech vedení pomocí klínových lišt.
Hlavní vypínač v krytí IP 54 s podpěťovým spouštěčem, nouzovým vypínačem s aretací a přepínačem chodu vpravo-vlevo.
Výkonný stejnosměrný motor s klidným chodem a snadnou regulací.
Snadná změna otáček pomocí potenciometru.
Plynulá regulace otáček s digitálním ukazatelem.
Rozsah dodávky
3-čelisťové sklíčidlo Ø 125 mm
Pevný hrot MK 2
Pevný hrot MK 4
Upínací srdce
HSS soustružnický nůž
Čtyřhranný nožový držák
Seřizovací nářadí
Souprava výměnných kol
Protokol o zkoušce
Stěna ostřiku
Ochranný kryt sklíčidla
Vana na třísky
