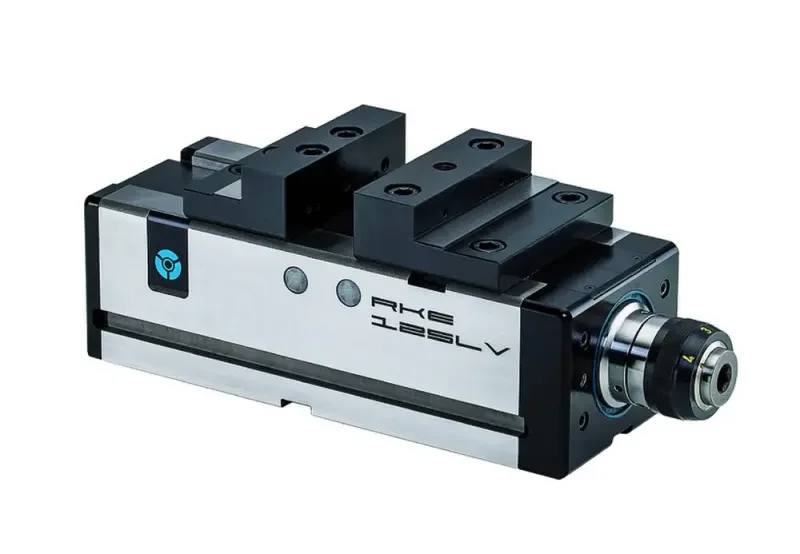

Strojní NC svěrák Röhm RKE-LV 125 s posilovačem (reverzibilní čelisti) (ROHM180464)
NC modulární svěrák Röhm RKE 125
- Šířka čelistí [mm]: 125
- Upínací délka [mm]: 0 ÷ 96 | 96 ÷ 192
- Výška čelistí [mm]: 40
- Celková délka (Dmax) [mm]: 385
- Délka svěráku (F) [mm]: 280
- Šířka svěráku [mm]: 126
- Výška svěráku [mm]: 140
- Upínací tlak [kN]: 40
- Hmotnost [kg]: 29
NC kompaktní přesný svěrák Röhm RKE-LV 125 s posilovačem a reverzními stupňovými čelistmi
Kompaktní přesný svěrák pro CNC obráběcí centra vybavený mechanickým ručním posilovačem. Umožnuje bezpečné upínání při minimální námaze obsluhy.
Tyto kompaktní modulární svěráky jsou optimalizovány pro obráběcí centra a 5-stranné obrábění na jedno upnutí obrobku.
- Optimalizováno pro bezkolizní 5-stranné obrábění při jednom upnutí
- Vhodné zejména pro 5-osá obráběcí centra v kombinaci se základní deskou
- Krátká, kompaktní konstrukce svěráku
- Výborná dostupnost upnutého obrobku pro obrábění
- Vysoká opakovatelná přesnost upnutí
- Velká upínací plocha
- Přesné polohování
- Upínací systém: Mechanicko-mechanický, ručně ovládaný
- Pohon vřetene a mechanicko-mechanický převod síly jsou zapouzdřené – ochrana proti třískám
- Tělo svěráku je provedeno z masivní oceli a všechny vodicí plochy jsou kalené a broušené na všech stranách. Spodní díl s dlouhými a příčnými drážkami 20 H7
- Univerzálně použitelné – svěráky lze používat horizontálně, vertikálně nebo i na boku
- Upínací plocha pro upínání upínkami (krapnami)
- Centrální mazání vodítek a závitu vřetena
- Dlouhé funkční a upínací plochy jsou na všech styčných stranách kalené a přesně broušené
- Stabilní svěráky s kompaktním designem a maximální přesností upínání pro stísněné prostory
- Jednoduchá obsluha
.
Součásti v dodávce svěráku
- Reverzní stupňové čelisti
