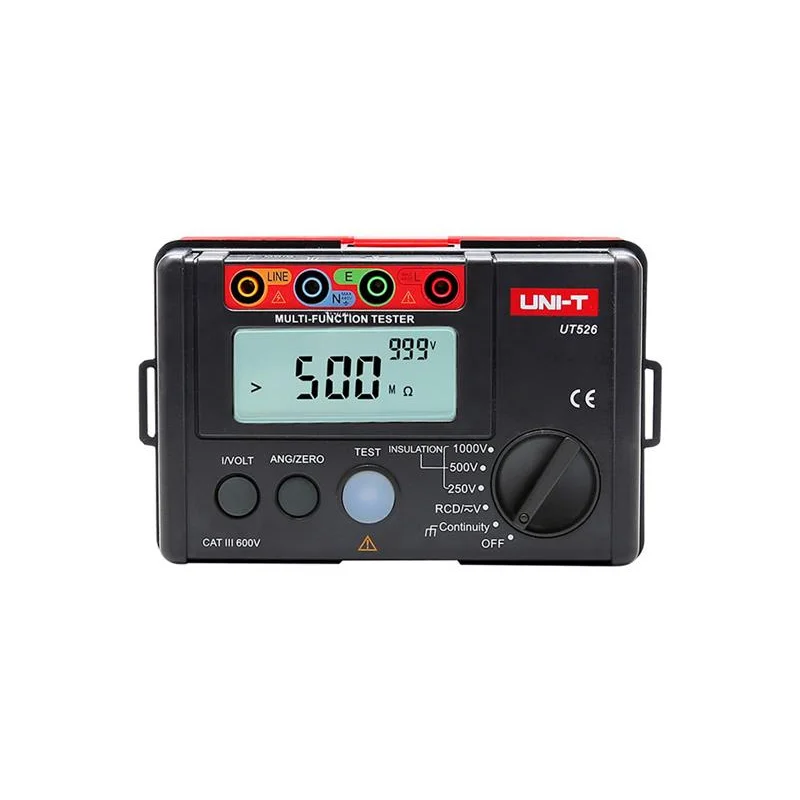

Tester multifunkční UNI-T UT526
Přístroj UT526 je univerzální měřící a testovací přístroj pro provádění revizí elektrických spotřebičů. Umožňuje kontrolu vybavení proudových chráničů, měření odporu zemnicí smyčky, měření izolačního odporu, kměření kmitočtu AC napětí a měření DC a AC napětí. Přístroj je nově navržen v odolném krytu s novými analogovými, digitálními a mikroprocesorovými obvody.
Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CATIII 600V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu.
Parametry produktu :
– maximální zobrazení displeje: 9999
– rozměry displeje: 71 x 34 mm
– displej zobrazuje: funkční režimy, hodnotu, jednotky a symboly
– přepínání rozsahů: automatické
– měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA
– měření zemnicí smyčky: v rozsahu 0,01Ω až 2000Ω
– měření izolačního odporu: 0,05 MΩ až 1MΩ
– měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz
– měření AC a DC napětí: 0V až 440V
– napájení: 6 ks alkalická baterie 1,5V AA
– nepostradatelný pomocník každého revizního technika
– kalibrační protokol nutno objednat samostatně
– neuvěřitelný poměr cena/výkon
Technické parametry :
Měření doby vybavení proudových chráničů
měřicí proud: 10mA / 30mA / 100mA / 300mA
měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz
přesnost měřicího proudu při napětí AC 220V: ± (10% + 2)
rozsah měření času při proudu 10mA: 0 až 2000msec
rozsah měření času při proudu 30mA): 0 až 500msec
rozsah měření času při proudu 100mA): 0 až 300msec
rozsah měření času při proudu 300mA): 0 až 300msec
přesnostměření času: ±(5%+2)
Měření zemnicí smyčky
měřicí jmenovité napětí: cca 5,0V
měřicí proud: > 200mA, pro < 2Ω
rozsah měření odporu smyčky: 0,01Ω až 2000Ω
přesnost měření: 0,01Ω až 2000Ω ±(2%+5)
Měření izolačního odporu
zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10%
rozsah měření: 0,05 až 200MΩ, nebo 0,05 až 300MΩ, nebo 0,05 až 500MΩ
jmenovitý měřicí proud při zátěži 250kΩ, 500kΩ nebo 1MΩ: 0,9mA až 1,1mA
zkratový proud:
