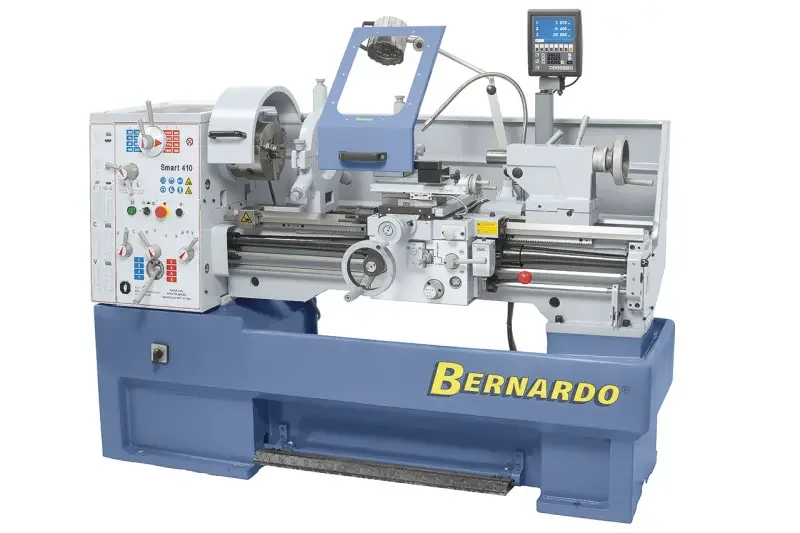

Univerzální soustruh Bernardo SMART 410 x 1500 digitálním zobrazováním (BER031299XL)

Description

Univerzální soustruh Bernardo SMART 410 x 1500 digitálním zobrazováním (BER031299XL)

• Výkon motoru [W]: 2 200 / 3 300
• Vzdálenost hrotů [mm]: 1 500
• Výška hrotů [mm]: 205
• Točný průměr nad ložem [mm]: 410
• Točný průměr nad sedlovou mezerou [mm]:580
• Točný průměr nad suportem [mm]: 255
• Průchod vřetena [mm]: 52
• Upnutí vřetena: DIN 55029, D1 – 6″
• Rozsah otáček [U.min^-1]: (16) 45 ÷ 1 800
• Rozsah podélných posuvů [mm.ot^-1]: (17) 0,05 ÷ 1,7
• Rozsah příčných posuvů [mm.ot^-1]: (17) 0,025 ÷ 0,85
• Metrický závit [mm]: (42) 0,2 ÷ 14
• Palcový závit [TPI]: (45) 2 ÷ 72
• Průměr pinoly [mm]: 50
• Dráha pinoly [mm]: 120
• Kužel pinoly : MK 4
• Rozměry stroje (š x h x v) [mm]: 2 530 x 1 000 x 1 450
• Hmotnost ca. [kg]: 1 810

Univerzální soustruh Bernardo Smart s digitálním odměřováním je určen pro lehké a středně těžké obráběcí práce. Základní vybavení soustruhu (součást dodávky) obsahuje důležité příslušenství pro univerzální využití. Model je dodáván digitálním odměřováním ve všech třech osách.

• Prizmatické lože ze šedé litiny, indukčně tvrzené a přesně broušené
• Nožní brzda pro redukci vedlejších časů
• Centrální, snadné přepínání pro posuvy a závity s vodicím a tažným vřetenem (šroubem)
• Moderní uložení hlavního vřetena v přesném provedení valivých ložisek
• Ozubená kola jsou tvrzená a přesně broušená
• Jednoduché a lehké přepínání počtu otáček a posuvů
• Tvrzená a broušená ozubená kola a hřídele i v převodech pro posuv
• Posouvatelný koník do strany pro soustružení kuželových ploch
• Vyjímatelný můstek umožňuje opracování dílců většího průměru

Součásti dodávky soustruhu Bernardo Smart

• Digitální odměřování ve třech osách
• 3-čelisťové sklíčidlo 200 mm DK11-200 mm / D6
• Lícní deska 350 mm
• Pevná luneta pr. 135 mm
• Posuvná luneta pr. 65 mm
• Chladicí systém
• Čtyřstranný otočný nožový držák
• Kryt čtyřnožového držáku
• Mikrometrický podélný doraz
• Kluzná spojka
• Revolverový podélný doraz s jemným nastavením
• Indikátor závitů
• Motor a magnetickou brzdou v souladu s CE
• Nožní pedál s funkcí brzdy dle CE
• Prvotní olejová náplň Shell Tellus 46
• LED pracovní osvětlení
• Výměnná kola (pro soustružení závitů)
• Redukční pouzdra
• Dva pevné hroty
• Třísková vana
• Obslužné a servisní nářadí
