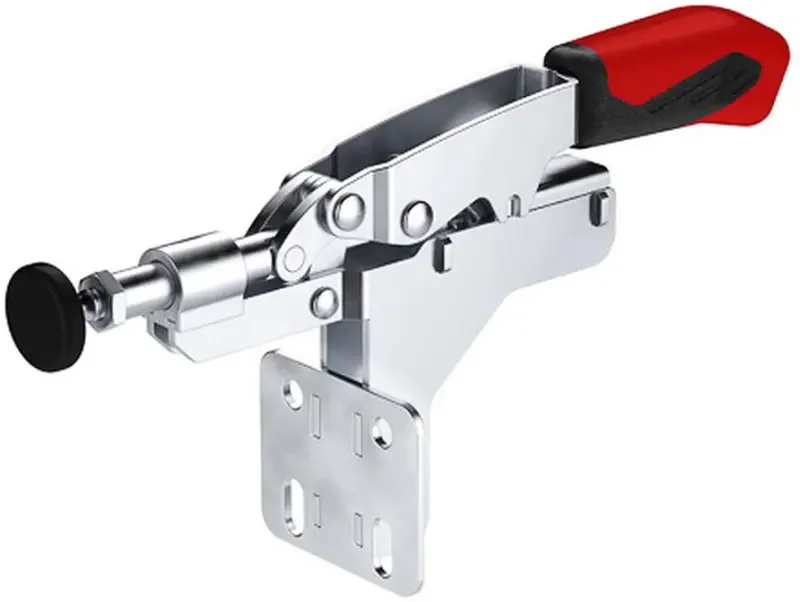

Upínka s přítlačným pístem 6873 VEL.25 s variabilní šířkou upnutí a úhlovou patkou

Description

Upínka s přítlačným pístem 6873 VEL.25 s variabilní šířkou upnutí a úhlovou patkou

• F1 [kN]: 3
• Přítlačný šroub: M8 x 50
• Automatické vyrovnání výšky S [mm]:13
• Max. vyrovnání výšky [mm]:35
• A [mm]: 11,8
• B min. [mm]:58
• B max. [mm]:83
• C min. [mm]:20,5
• C max. [mm]:30
• D [mm]:6,5
• H [mm]:84
• H1 [mm]: 119
• H2 [mm]:238
• HW min.: [mm]:19
• HW max.: [mm]:39
• I [mm]:M8
• K [mm]:10,6
• L1 [mm]:236
• M [mm]:38,1
• N [mm]: 57
• P [mm]:51

Provedení:
• Upínka s přítlačným pístem s otevřeným přídržným ramenem a vodorovnou patkou
• Pozinkovány a pasivovány
• Nýty z oceli INOX
• Mazaná ložisková místa
• Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou
• Bezpečnostní upínací prvek s ochranou proti sevření prstů
• Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena

Použití:
• Pro namontování zboku

Obsah dodávky:
• Komplet se zušlechtěným pozinkovaným přítlačným šroubem
